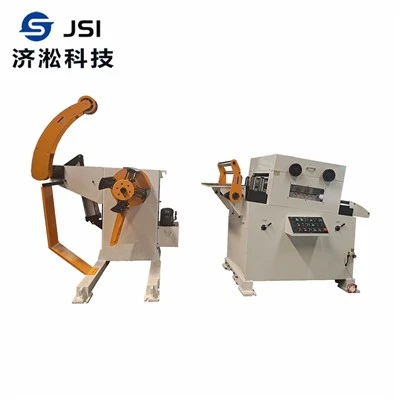

High Tensile 3 in 1 Decoiler Straightener Feeder

1 Decoiler Straightener Feeder의 높은 인장 3

· 원료 유형 : 고함장 강철 강철, 콜드 프롤 플레이트, GI, 스테인레스 스틸 등
· 모델 : ncdsf 4- 시리즈
· 코일 너비 : 70-1600 mm
· 두께 : {{{0}}. 8-9. 0 mm
· 코일 무게 : 3T -15 t
· 속도 : 0-22 m\/min
· 인장 강도 : 1080 N\/MM2보다 작거나 동일합니다.

문의 보내기

제품 소개

코일 공급 장비라고도하는 1 Decoiler Straightener Feeder의 높은 인장 3는 Unfiler, Straightener 및 Feeder Three 부품이 장착 된 포괄적 인 장치입니다. 공간 점유가 적고 공급 정확도가 높은 이점으로 설계되었습니다. 두껍고 넓은 재료를위한 특별히 제작 된 자동 견인 시스템으로 인간 노동을 줄이고 작업 효율성이 향상되었으며 재료 견인의 위험을 피했습니다.

이점

1. 고강도 강철을위한 특정 설계
2. 공간
3. 높은 정밀 서보 제어 시스템

특징

1. 스테인레스 스틸, 고강도 강철 등의 경우에는 두께 범위가 0. 8 ~ 9. 0 mm입니다.
2. 컴팩트 한 디자인, 공간 저장.
3. 전기 두께 조정, 하나의 키 리콜에 대한 간직 조정 값을 저장합니다.
4. 재료 유형에 따라 옵션 설계로 헤드 플립 업 시스템을 늘릴 수 있습니다.
5. Siemens, Mitsubishi, Yaskawa 서보 제어 시스템을 선택할 수 있습니다.

기술 매개 변수

모델	ncdsf 4-400 a	ncdsf 4-600 a	ncdsf 4-800 a	ncdsf 4-1000 a	ncdsf 4-1300 a	ncdsf 4-1600 a
재료 너비 (mm)	70-400	70-600	70-800	70-1000	70-1300	200-1600
재료 두께 (mm)	0.8-9.0	0.8-9.0	0.8-9.0	0.8-9.0	0.8-9.0	0.8-9.0
코일 무게 최대 (kg)	5000	5000	7000	7000	10000	15000
코일 OD (MM)	φ1500	φ1500	φ1500	φ1500	φ1500	φ1500
코일 ID (MM)	φ508	φ508	φ508	φ508	φ508	φ508
최대 피드 길이 (mm)	0-9999.99	0-9999.99	0-9999.99	0-9999.99	0-9999.99	0-9999.99
사료 속도 (m\/min)	0~22	0~22	0~22	0~22	0~22	0~22
교정 롤러 (PC)	어퍼5 \/ 하위 4	어퍼5 \/ 하위 4	어퍼5 \/ 하위 4	어퍼5 \/ 하위 4	어퍼5 \/ 하위 4	어퍼5 \/ 하위 4
직선 직경 (MM)	96	96	96	96	96	96
피드 롤러 (PC)	어퍼 1 \/ 하위 1	어퍼 1 \/ 하위 1	어퍼 1 \/ 하위 1	어퍼 1 \/ 하위 1	어퍼 1 \/ 하위 1	어퍼 1 \/ 하위 1
메인 모터 (KW)	ac7. 0\/ac11. 0	ac11. 0\/ac15. 0	ac11. 0\/ac15. 0	AC15. 0	AC22. 0	ac3 0. 0
재료 확장	유압	유압	유압	유압	유압	유압
서일러 모터 (KW)	3.75/5.5	5.5/7.5	7.5	7.5	11	15
공기압 (MPA)	0.5	0.5	0.5	0.5	0.5	0.5
전원 공급 장치	3 상 380V 50Hz \/ 고객 요청
공급 라인 높이 조정 방법	전기 조정

직선 성능(항복 강도 : 610mpa 이상 또는 동일)

모델		ncdsf 4-400 a	ncdsf 4-600 a	ncdsf 4-800 a	ncdsf 4-1000 a	ncdsf 4-1300 a	ncdsf 4-1600 a
재료 두께 (mm)	1.0~2.0	400	600	800	1000	1300	1600
	2.5	400	533	600	600	1050	1050
	2.8	400	432	487	487	826	826
	3.2	374	374	389	389	632	632
	4.0	292	292	292	292	405	405
	4.5	257	257	257	257	320	320
	5.0	228	228	228	228	259	259
	6.0	180	180	180	180	180	180
	7.0	132	132	132	132	132	132
	8.0	101	101	101	101	101	101

(고객이 강도 재료가 더 높은 경우, 우리는 계획을 추가로 전달하고 수정할 수 있습니다.)

귀하의 요구에 맞는 기계를 찾을 수 없으면 저희에게 연락하십시오. 우리는 개인의 필요에 따라 설계하고 만들 수 있습니다. 중국 광저우 동관에있는 공장을 방문하십시오.

1 코일 라인에서 3의 주요 부분

로딩 코일 차량을 가진 무제한

로딩 자동차에는 백업 플레이트가 장착되어있어 움직일 때 코일이 떨어지지 않도록합니다. 유압은 압력 고정 밸브로 제어되는 안정적이고 신뢰할 수있는 압력 고정 밸브에 의해 제어되고 부드럽게 들어 올리고 낮추는 것입니다. 유압 모터는 앞뒤로 움직입니다.
유압 팽창 및 기름화 방지 스핀들의 수축 방지 유압 확장, 확장 범위 470mm ~ 530mm,
가변적이지 않은 속도를위한 지멘스\/ 미츠비시 인버터
프레스 암에는 전원이 있고 후속 기능은 재료 반동을 방지하고 안전한 작동을 보장합니다.
기름을 밝히는 동안 사이드 슬립 코일을 방지하기위한 이중 제한 암

직선 피더 부분

직선 두께 서보 유압 조정
공압 교정 롤러 방출
전동 높이 조정 +\/-100 mm
롤러 재료 : GCR 15 - HRC60 경도가있는 고주파 및 하드 크롬 및 분쇄 (GCR15는 높은 탄소 크롬 베어링 스틸)
매끄럽게 스트립 스레드를 위해 헤드 굽힘 암 및 유압 구동 프레스 롤러 : 스레드 :
직선 피더의 상단은 20도 각도로 열 수 있습니다. 작업자가 재료의 전면을 직선에 공급하고 직선 롤러를 청소하는 것이 더 쉽습니다.
교정 속도 0 ~ 22m\/min, 속도 조절 가능 (사용자 정의 할 수 있음)

직선 헤드를 뒤집어 (옵션)

직선 피더 헤드 플립 오픈 시스템, 직접 롤러와 먹이 롤러를 쉽게 청소합니다. 일반적으로 알루미늄, 구리, HOT- 롤 시트

유압 전단기 (옵션)

재료 헤드\/엔드 및 블랭킹에도 사용하십시오. 주로 두껍거나 고강도 재료에 사용되며 수동으로 전단하기 쉽지 않습니다.

오일 윤활유 (옵션)

이 장치는 교정기 기계의 방전 포트에서 선택할 수 있으며 스프레이 유형 또는 롤러 유형은 고객의 오일 요구 사항에 따라 선택할 수 있습니다. 스탬핑 공정 중에 금형이 가열 될 때 냉각에 적합합니다. 그리고 곰팡이를 보호하고 제품의 패스 속도를 향상시키기 위해 제품이 신장 될 때 윤활에 적합합니다.
